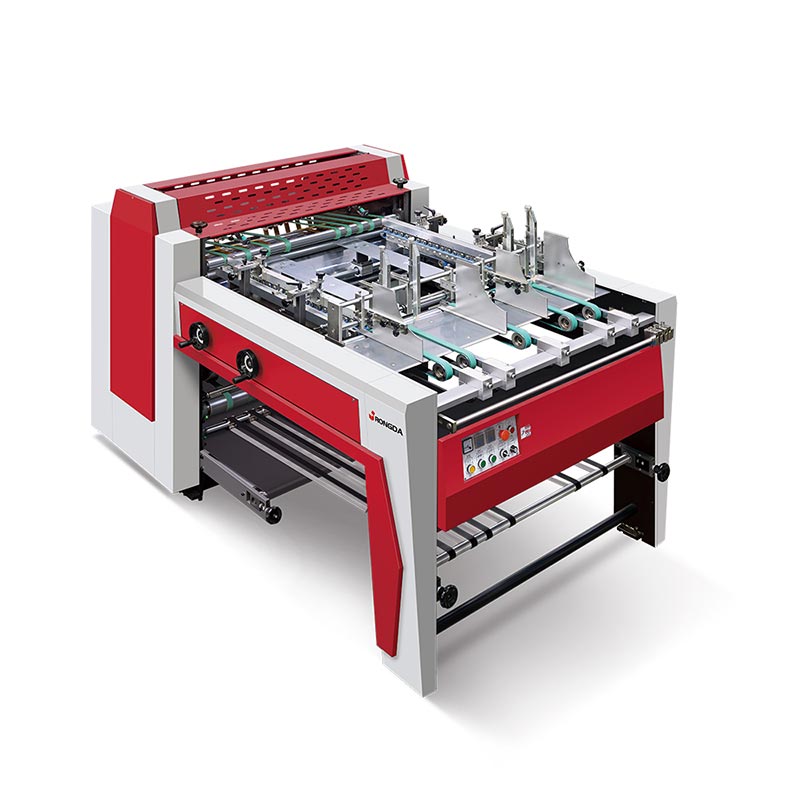

Stroj na drážkovanie šedých dosiek

Rongda Gray Board Grooving Machine je špeciálne zariadenie na spracovanie sivej lepenky a lepenky. Jeho hlavná funkcia je otvárať vysoko presný, hladký okraj, presné ovládanie drážky v tvare V na papierových výrobkoch, ľahko sa ohnúť, aby sa vytvoril kvalitný a jasný obrys kartónu.

Zariadenie má nasledujúce základné funkcie:

V prvom rade presný slot v tvare V: to je základná funkcia stroja na drážkovanie šedých dosiek. The vysokorýchlostná rotujúca čepeľ v tvare V vyreže presné drážky v tvare V na povrchu materiálu, čím zaistí hladkosť hrany a bez otrepov.

Po druhé, je možné nastaviť hĺbku drážky: stroj môže byť založený na hrúbke rôznych materiálov presne kontrolovať hĺbku drážky. Jeho pracovný princíp je "Presné drážkovanie do vrstvy šedej platne, zabrániť poškodeniu tkaniva“, aby sa zabezpečila štrukturálna pevnosť a kvalita hotového výrobku po ohýbanie. Skúsení operátori môžu manuálne nastaviť hĺbku drážky nastavením čepele.

Po tretie, efektívnosť výroby je vysoká: v porovnaní s tradičnou ručnou prevádzkou je efektívnosť výroby zariadenia sa niekoľkonásobne zvýši a pracovná náročnosť operátorov sa výrazne zníži. Jeden osoba môže obsluhovať a riadiť celý stroj, aby sa dosiahla efektívna a stabilná nepretržitá výroba.

Parameter produktu (špecifikácia)

Štruktúra drážkovacieho stroja Rongda na sivú dosku: solídny a spoľahlivý priemyselný model

Kvalitná poloautomatická drážkovačka Grey Board, jej konštrukčné prevedenie musí byť pevné a zároveň racionalita. Nasleduje 1.systematická analýza štrukturálnych princípov jej základných komponentov:

Rám (pevná základňa): hlavný rám využíva zosilnenú oceľovú dosku a vysokokvalitnú liatinovú kompozitnú štruktúru. Táto štrukturálna stabilita je fyzikálnym základom pre dosiahnutie presnosti obrábania.

2. Prevodový systém (jadro prenosu výkonu):

Dopravná platforma: zariadenie využíva konštrukciu dvojitého podávača, ktorá môže vykonávať dve spracovania postupy v rovnakom čase. Použitím automatického korekčného zariadenia typu lisovacieho valca, presnosť obrábania môže dosiahnuť ± 0,2 mm, čo efektívne zabezpečuje rozmerovú konzistenciu opracovávaného materiálu produktov.

3. Drážkovaná zostava (jednotka vykonávania obrábania):

Komponenty nástroja: čepeľ z karbidu volfrámu (karbid), jej odolnosť proti opotrebeniu a odolnosť voči vysokej teplote ako obyčajná rýchlorezná oceľ niekoľkonásobne vyššia.

Vlastnosti:

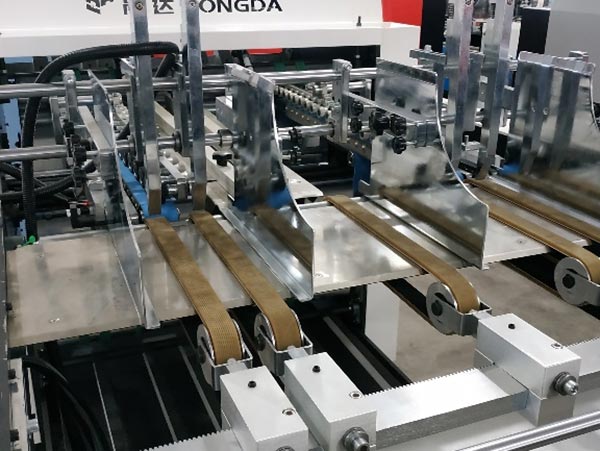

1. Dva podávače, kŕmenie cez spodný pás. Môže bežať bez zastavenia.

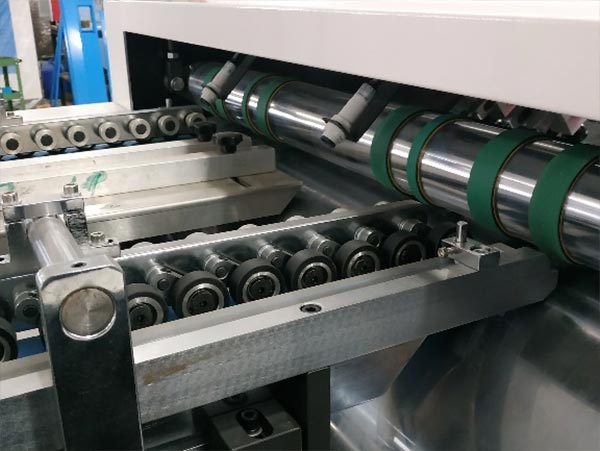

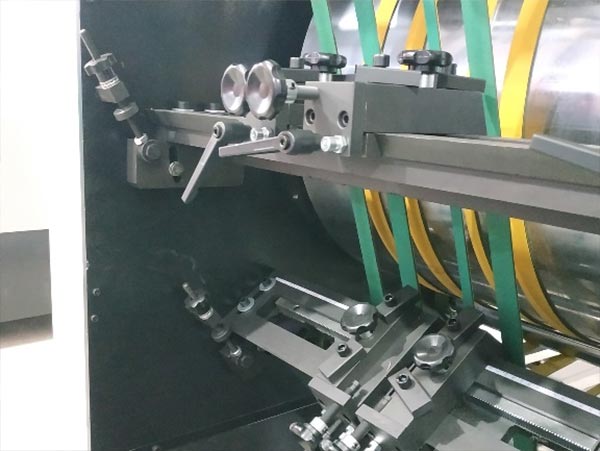

2. Predĺžené korekčné zariadenie zabezpečuje dopravnú polohu kartónu a zabezpečuje presnosť drážkovania.

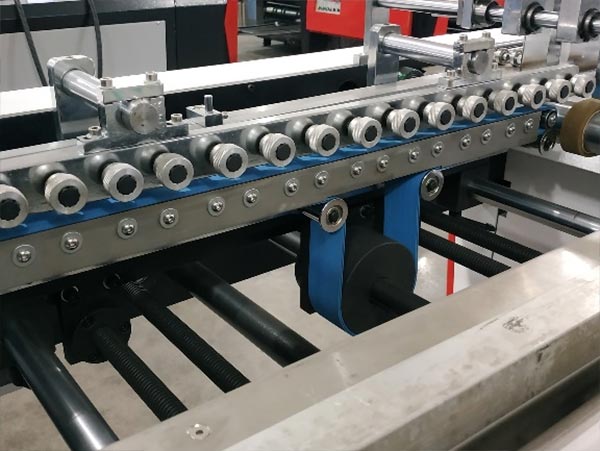

3. Vo vnútri remeňa sú umiestnené ložiská, aby sa predĺžila životnosť remeňa.

4.Počítacie zariadenie.
5. Stroj je vybavený 9 nožmi, ktoré je možné nastaviť od 80 do 135 stupňov, aby vyhovovali rôznym výrobným potrebám.
6.Odpadový dopravný pás môže oddeliť hotový výrobok od odpadu, znížiť náročnosť práce a zlepšiť efektivitu výroby.

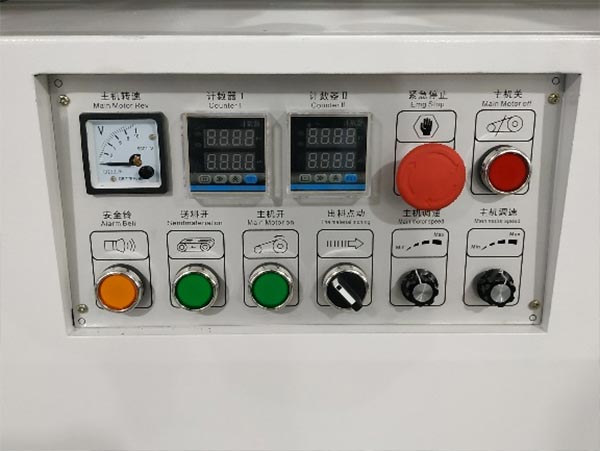

7. Na ovládacom paneli sú ikony a ovládanie je jednoduché a ľahko pochopiteľné.

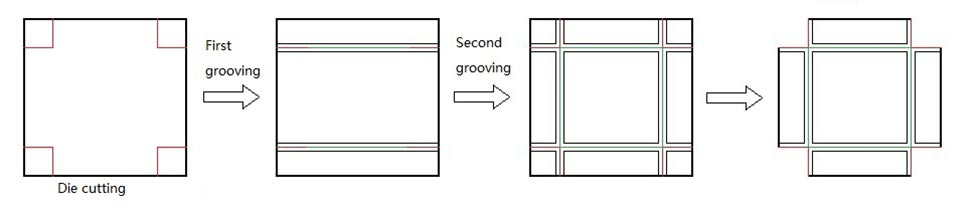

Pracovný postup:

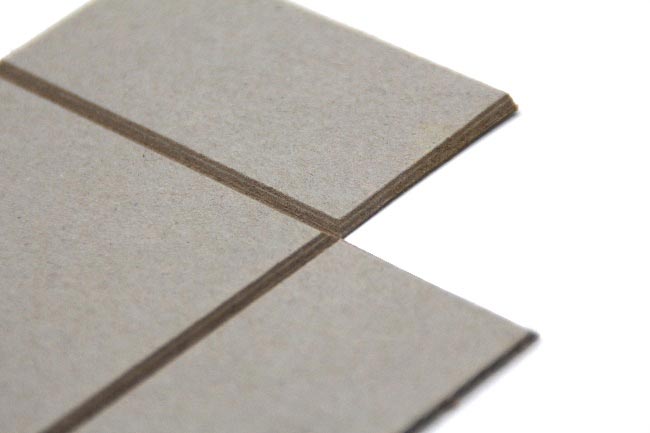

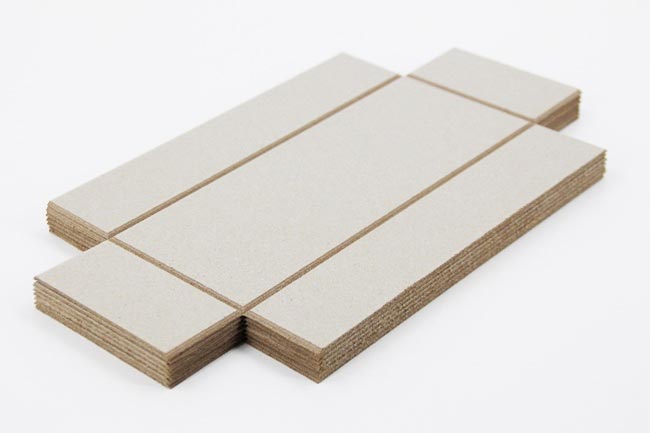

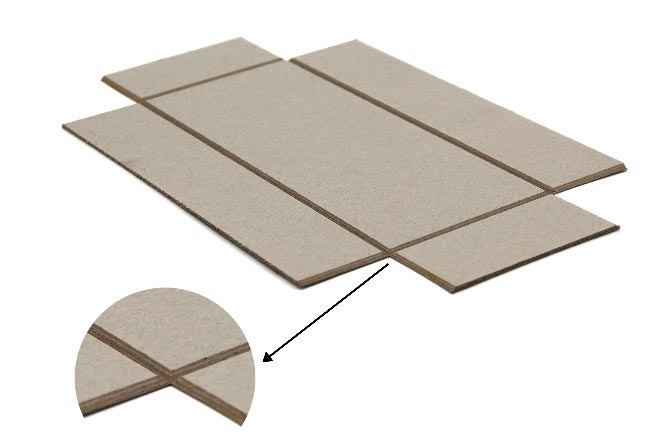

Ukážka:
